隨著國內變電站電壓等級的逐步提高,目前電力部門SF6高壓斷路器的使用量大約以15%/ 年的速度增長,在高壓、超高壓及特高壓開關領域,SF6氣體幾乎成為唯一的絕緣和滅弧介質,但SF6高壓開關大多是安裝在室內,空氣流動較為緩慢,一旦SF6氣體發生泄露,容易造成局部缺氧,致使工作人員因缺氧窒息,對人員生命安全造成極大的安全隱患。同時也對高壓斷路器的滅弧效果極大程度的降低,對斷路器本體造成損壞。因此一旦發現SF6氣體發生泄露,就必須采取相應的措施,準確尋找到泄漏點,對泄漏點進行修復,及時消除高壓斷路器的安全隱患。
本設備適用于電力、鐵道、電器制造、化工、消防器材以及原子物理科研等部門對充有鹵素氣體的設備、容器進行泄露檢測,快速準確的進行定性、定量測量和分析。同時也適合于鹵素高壓開關廠作為鹵素電器設備及出口產品的配套儀器。
本設備引用下列標準,通過引用標準中的相關條文構成本標準的條文。由此規定了本設備的技術要求、驗收規則、檢驗方法、適用范圍、包裝要求、標志、運輸及儲存。
1、DL/T 639-1997 六氟化硫電氣設備運行、試驗及檢修人員安全防護細則
2、GB11023-89高壓開關設備六氟化硫氣體密封試驗方法
3、DLT846.6-2004 六氟化硫氣體檢漏儀
4、國電公司72號附件3[1999] 高壓開關設備質量監督管理辦法
5、GB/T 17626 電磁兼容試驗和測量技術
6、GB/T 2423電工電子產品環境試驗
7、DL/T596電力設備預防性試驗規程
8、GB/T 6388 運輸包裝收發貨標志

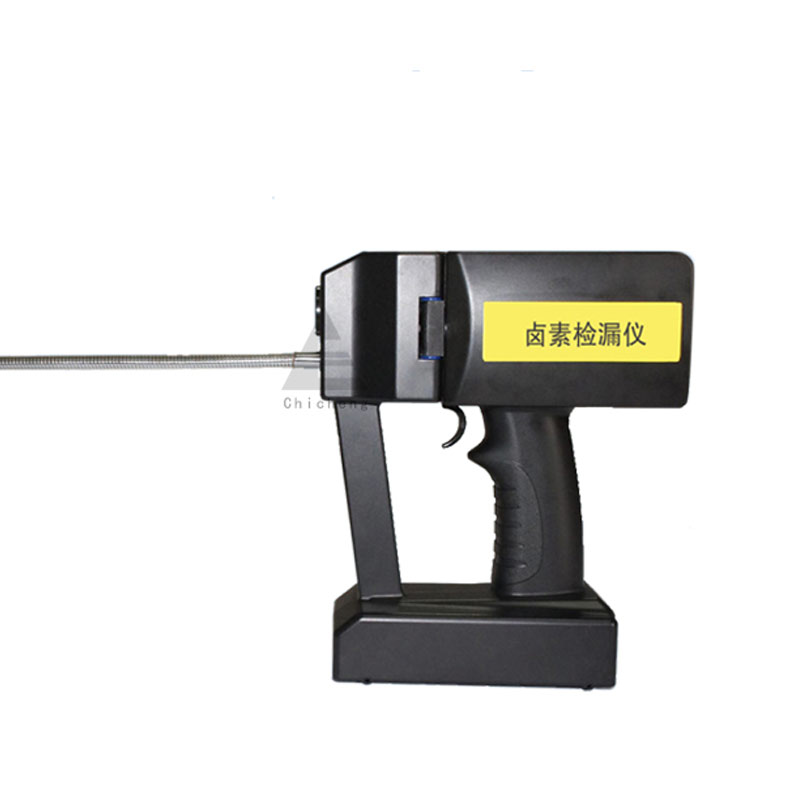

高精度手持式SF6氣體檢漏儀通過檢測SF6氣體濃度值,根據用戶設定濃度閥值進行聲光報警,以及檢測數據變化趨勢圖等多種方式,準確的查找SF6氣體泄露點,以及定量檢測SF6斷路器和GIS的泄漏量及年泄漏率,對于鹵素設備檢修帶來極大便利。
¨ 采用泵吸式,NDIR單光束雙波長紅外測量技術,檢測靈敏度高、準確穩定;
¨ 采用數字處理技術,以及獨特的漂移控制及溫度補償電路,抗干擾能力強;
¨ 具備電池低電量、傳感器故障、檢測過程中超量程等全功能自檢功能;
¨ 采用彩色大屏幕點陣式液晶顯示、全中文菜單式功能管理;
¨ 檢測過程實時顯示檢測數據,同時具備動態波形曲線分析圖;
¨ 可設置報警下限,屏幕顯示報警設定值,采用聲光報警方式;
¨ 被測設備泄露量及泄露率的自動計算;
¨ 具備自校準功能;
¨ 大容量可充電鋰電池,連續工作時間大于5小時;
¨ 時鐘萬年歷功能; ¨ 體積小巧,便于手持測量;
¨ 具備100條數據、波形存儲功能,編號以及翻閱查詢功能;
¨ 高亮度LED光源,可為手電照明使用;
¨ 通過USB1.1接口連接上位機,應用數據分析軟件進行相應數據分析,處理,打??;
技術參數 | 參數值 | 技術參數 | 參數值 |
測量方式 | NDIR單光束雙波長紅外測量技術 | 重復性能 | <2% |
監測氣體 | 鹵素氣體 | 氣泵抽取速度 | 1L/min |
測量范圍 | 0~1000ppm | 持續工作時間 | 不低于5小時 |
分辨力 | 0.1ppm | 儀表啟動預熱時間 | ≤2分鐘 |
精度 | ±(1.5%+5d) | 響應時間 | 小于5秒 |
通訊接口 | USB1.1 | 恢復時間 | 小于10秒 |
充電適配器規格 | DC12V/2A | 環境溫度 | -20℃~+50℃ |
浪涌(沖擊)抗擾度 | ±1.2kV | 環境濕度 | 相對濕度5~95%(無冷凝) |
防護等級 | IP33,雙重絕緣,CATII級標準 | 大氣壓力 | 50kPa~110kPa |
外形尺寸 | 寬200mm×深240mm×高80mm | 主機重量 | 1KG |
本產品包裝盒內提供儀器一臺、說明書一份、合格證一份、保修卡一份。
