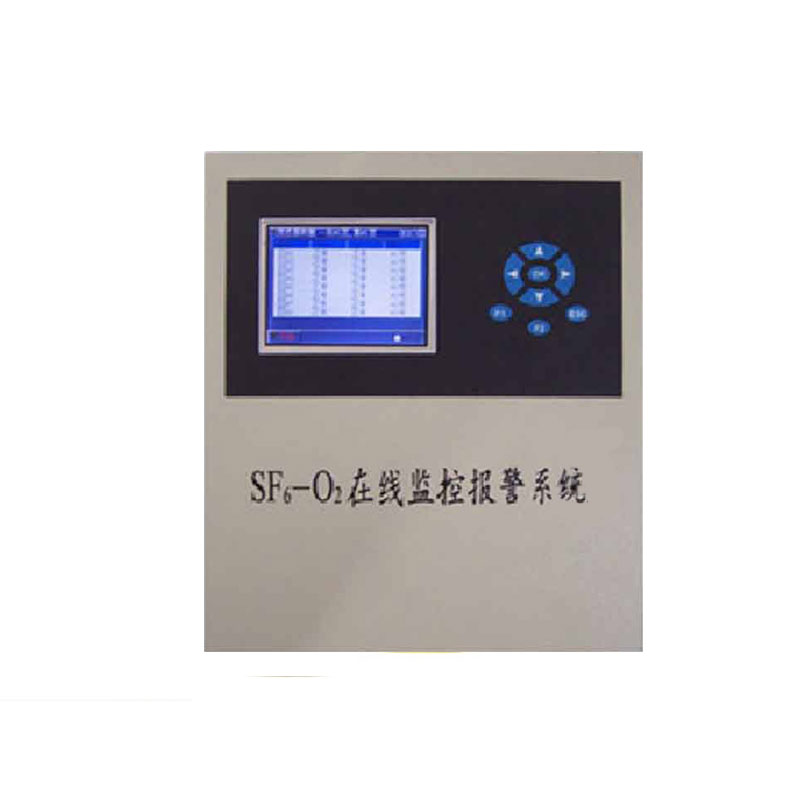

CFL-2000在線監測報警系統是根據當前電力系統強調安全生產的形勢,為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線監測系統。它主要檢測環境空氣中SF6氣體含量和氧氣含量,當環境中SF6氣體含量超標或缺氧,能實時進行報警,同時自動開啟通風機進行通風,并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。微量SF6氣體檢測技術,能檢測到1000ppm濃度的SF6氣體,不僅可以達到保障人身安全的目的,而且還能確保設備正常運行;進口氧傳感器,可以為現場工作人員提供更多一層可靠保護。該系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室。
◆ 多重檢測功能:主要針對SF6氣體泄漏和缺氧狀況進行檢測,并兼有溫度、濕度等環境數據的輔助檢測功能,完全符合《電業安全工作規程》要求。
◆ 優質氣體傳感器:采用的是長壽命、高品質的熱導探頭,正常使用10年,保證壽命5年。
◆ 低濃度SF6氣體檢測技術,報警誤差≤5%設定值,氧氣報警誤差≤0.5%。
◆ 早期現場報警技術:微量監測技術能發出早期現場警報,并指示氣體泄漏位置,及時通知危險地點內人員疏散,尋找及消除泄漏源,保護運行設備。
◆ 現場總線設計:一根電纜連接所有變送器及主機,可分立可組合,具有很高的現場適應性。
◆ 多點組網檢測:支持128點同時檢測,滿足現場環境需要,提高檢測可靠性。
◆ 遙測遙信能力:數據可傳送到遠方控制中心,控制中心也可直接遠程查詢、控制監控系統。
◆ 長壽型設計:充分利用單片機的工作靈活性,傳感器采取間歇式工作測量,大大提高了傳感器的工作穩定性和使用壽命?!?/p>
◆ 歷史數據記錄和查詢:大容量數據存儲器,可直接在監控主機上進行快捷查詢。
◆ 自動語音提示、報警:自動語音提示實時檢測結果,加強現場工作人員的直觀感覺。
技術參數 | 參數值 | 技術參數 | 參數值 |
主機安裝方式 | 壁掛式或柜式 | 電源 | AC 185~265V,50Hz |
SF6和O2綜合變送器尺寸 | L180×W70×H140(mm3) | 溫濕度變送器尺寸 | L180×W70×H140(mm3) |
風機控制器尺寸 | L145×W75×H185(mm3) | SF6濃度超限報警點 | 900PPM(可調),精度≤5%(設定值) |
O2濃度檢測范圍 | 0~25% 缺氧報警點:18% 精度≤0.5% | 溫度顯示范圍 | -25~+99℃ |
濕度顯示范圍 | 0~100%RH | 風機控制器輸出功率 | 30A |
報警輸出接點功率 | 3A | 風機輸出接點功率 | 8A |
主機外形尺寸 | 壁掛式:L270×W130×H480(mm3) 柜式:L480×W270×H130(mm3) | 風機啟動 | 發生泄漏報警時,自動啟動風機,每次啟動時間15min或自定義,可手動強制或定時啟動風機,自動復位 |
滿足遠方控制和監測 | 是 | 聲光報警功能提示 | 通過聲音和光提醒用戶 |
通訊 | RS485接口,其他接口可定制 | 存儲 | 海量報警信息存儲設計,監測控制系統滿足128個監測點 |
本產品包裝盒內提供儀器一臺、說明書一份、合格證一份、保修卡一份。
