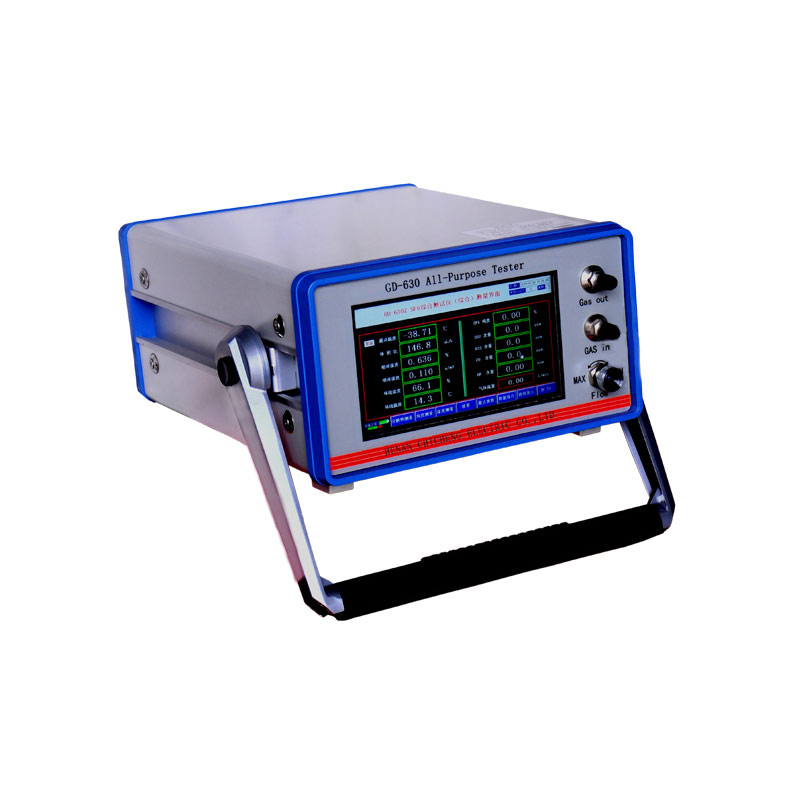

GD630型SF6綜合測試儀
SF6綜合參數測定儀引進芬蘭維薩拉高精度、高穩定性的濕度傳感器,采用帶溫度補償?shù)奈⑿蜔釋?dǎo)池,引進英國阿爾法高性能、高分辨率的電化學傳感器,采用嵌入式微機技術,是一款高精度智能化的檢測儀器。
SF6綜合參數測定儀引進芬蘭維薩拉高精度、高穩定性的濕度傳感器,采用帶溫度補償?shù)奈⑿蜔釋?dǎo)池,引進英國阿爾法高性能、高分辨率的電化學傳感器,采用嵌入式微機技術,是一款高精度智能化的檢測儀器。通過檢測設備內部絕緣材料裂解的主要產物SO2、H2S、HF和CO的含量,能夠快速準確地判斷出SF6斷路器、互感器、GIS、母線、套管和變壓器等電氣設備內部的早期故障,適用于電力、鐵路、冶金和石化等行業。
SF6綜合參數測定儀主要應用:故障定位,局放檢測,氣體凈化,過濾檢測,故障高壓接點檢測,SF6分解物檢測,檢查開關內分解產物的產生。
★ 特別提示: SF6分解物有毒,在測試過程中務必使用足夠長的排氣管輸送廢氣遠離工作人員。
★ 建議:操作人員在測試中應穿戴酸氣體過濾器的全罩或半罩呼吸器。
SF6綜合參數測定儀,提供了一種簡單的SF6濕度、純度及分解產物現場檢測方法。使用過程中,連接到一個帶壓的充有SF6氣體設備的氣室中,讓SF6氣體以一定流速流過傳感器,儀器直接測量到SF6氣體濕度、純度及分解產物的含量。
傳感器全部采用進口SF6專用的傳感器,長壽命設計,保證了測量結果的準確性和重現性。
主要應用:故障定位,例行檢測,局放監測,氣體凈化/過濾監測,故障高壓接點檢查,SF6分解產物檢測,檢查開關內分解產物的產生。
技術參數 | 參數值 | 技術參數 | 參數值 |
測量范圍 | SF6濕度:露點:-80℃~+20℃,0~20000PPMV(μL/L) 分解產物:H2S:0~1000ppm(標配)(不宜長期超過500PPM) SO2:0~100ppm(標配)(不宜長期超過200PPM) CO:0~500ppm(標配)(不宜長期超過1000PPM) HF:0~10ppm(選配) 分辨率:0.1ppm 測量精度:±0.5ppm | 測量范圍 | SF6純度:0~100% 測量精度:±0.1% 分辨率:0.01% 環境溫度:-39.6℃~124.2℃ 精度:±0.5℃ 環境溫度:0~100% 精度:±3% |
測量時間 | 約3分鐘 | 取樣 | 內置流量閥、電子質量流量計,5米取樣管和2米出氣管。 |
工作流量 | 0.6~0.65L/min /0.2~0.3L/min | 工作溫度 | -20℃~+50℃ |
取樣 | 快速接頭,加長聚四氟乙烯管,內置電子流量計 | 工作溫度 | -20℃~50℃ |
電源 | 交直流兩用,充滿電一次可連續工作8小時;交流:220V/50H | 顯示 | 真彩觸摸液晶屏顯示,分辨率800×480 |
輸入方式 | 高靈敏度觸摸屏 | 輸出接口 | USB及RS232C |
存儲方式 | 具有幾千條數據的存儲容量,具有分時自動存儲功能,亦可手動存儲當前測試數據 | 體積重量 | 360×260×130(mm) 4.5kg |
本產品包裝盒內提供儀器一臺、說明書一份、合格證一份、保修卡一份
