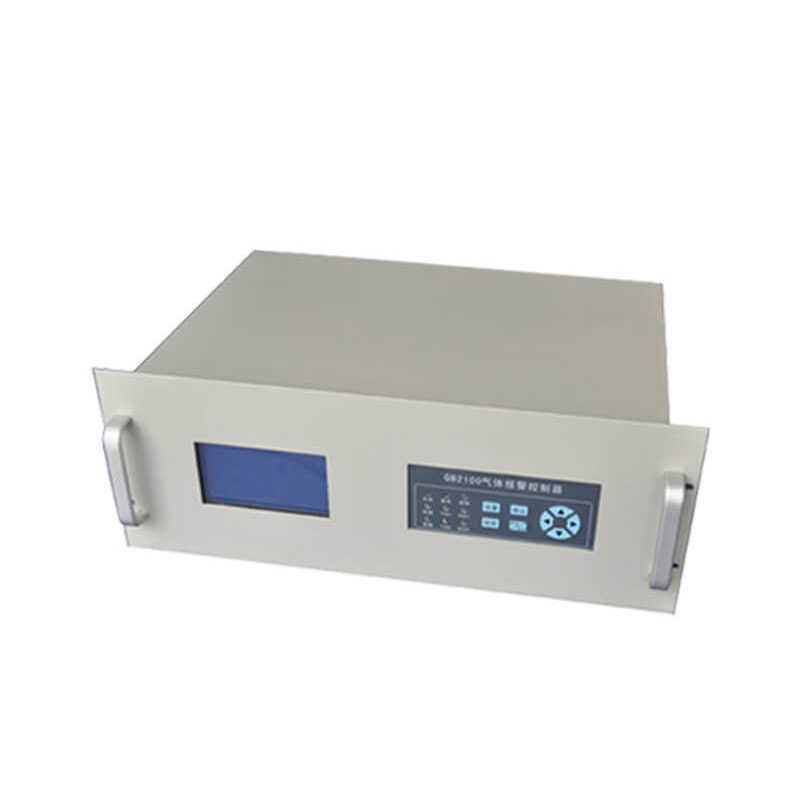

QB2100型(柜裝式)氣體報警控制器是我公司研制的多點監控氣體檢測報警控制器,用于檢測環境空氣中待測氣體的濃度,可混合配接多種氣體探測器,安裝布網方便,可實現對8路、16路、24路、32路模擬信號和48路數字信號的測量、顯示和公共報警控制。本系統采用嵌入式32位微處理器作為控制單元,高精度進口傳感器作為檢測變送器,靈敏度高,響應速度快。
當環境中探測氣體濃度達到或超過預置報警值時,報警器立即發出聲光報警,以提醒及早采取安全措施,并驅動排風、控制系統,防止發生爆炸、火災、中毒事故,從而保障安全生產。廣泛應用于石油探采、油氣輸送、煉油、冶金、電廠、化工、油庫、液化氣站、礦井、隧道、坑道、地下管線等需要防火、防爆、防中毒的場所進行氣體安全檢測報警。
◆ 嵌入式32位高速微處理操作系統、窗口式操作界面、操作方便簡潔
◆ 240*128圖形點陣中文液晶顯示,操作簡單直觀
◆ 具有 8路、16路、24路、32路 4~20mA模擬信號輸入,1路RS-485信號輸入1~ 64路數字探測器,1路RS-485信號輸出連接圖形顯示裝置或上位機,同時實現對模擬通道和數字通道信號的測量、顯示和公共報警控制
◆ 智能管理探測不同氣體類型、不同量程、不同數據單位的探測器
◆ 各通道上、下限報警值獨立設定
◆ 智能化系統,方便的在線零點校正
◆ 自動搜索系統存在的探測器
◆ 6路無源繼電器觸點輸出,聯動關系可編程
◆ 內置1000條報警、故障歷史記錄查詢的功能
◆ 報警消音和報警復位功能

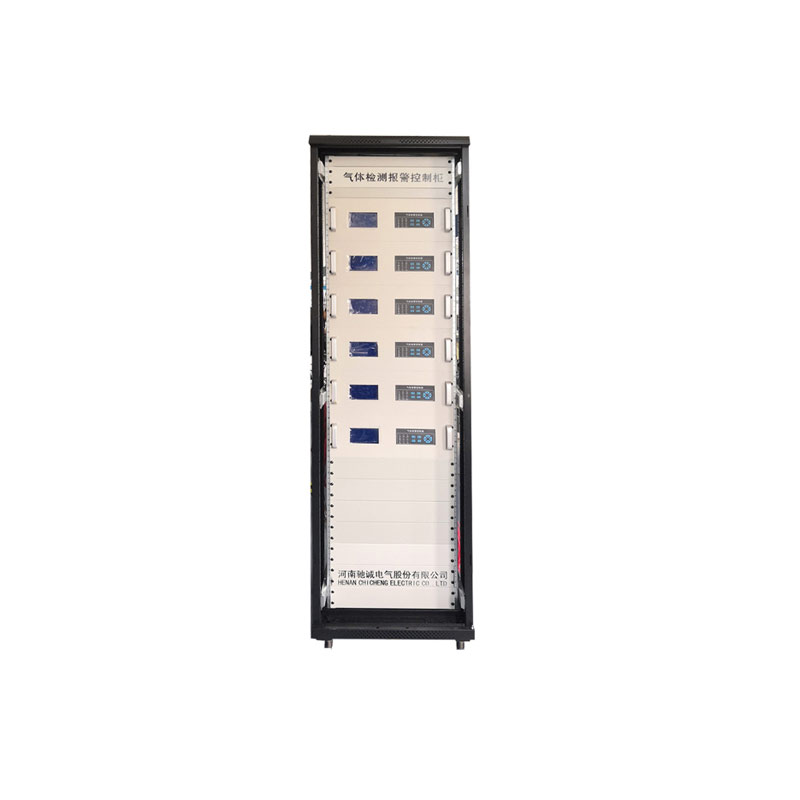

◆ 19"標準機柜式安裝
技術參數 | 參數值 | 技術參數 | 參數值 |
安裝方式 | 19*標準機柜式安裝 | 濃度單位 | %LEL、PPM、%VOL |
測量精度 | ±3%F.S | 響應時間 | ≤30s |
顯示方式 | 240*128圖形點陣中文液晶顯示實時數據及系統狀態 | 報警方式 | 指示報警或故障狀態,聲音提示報警及故障 |
輸出信號 | 無源觸點 容量2A/AC 220V | 工作方式 | 連續工作 |
溫度 | -10℃~50℃ | 濕度 | ≤95%RH |
備用電源 | 7.5AH不間斷電源(選配) | 電源 | AC 220V±15%、50Hz |
開孔尺寸 | 寬高深430mm×170mm×300mm | 功率 | ≤30W |
探測器與主機連線要求 | ≥RVVP2×1.5mm2、3×1.5mm2、4×2.5mm2 | 傳輸距離 | ≤1000m |
本包裝內提供控制器主機機柜一臺、說明書一份、合格證一份、保修卡一份。
