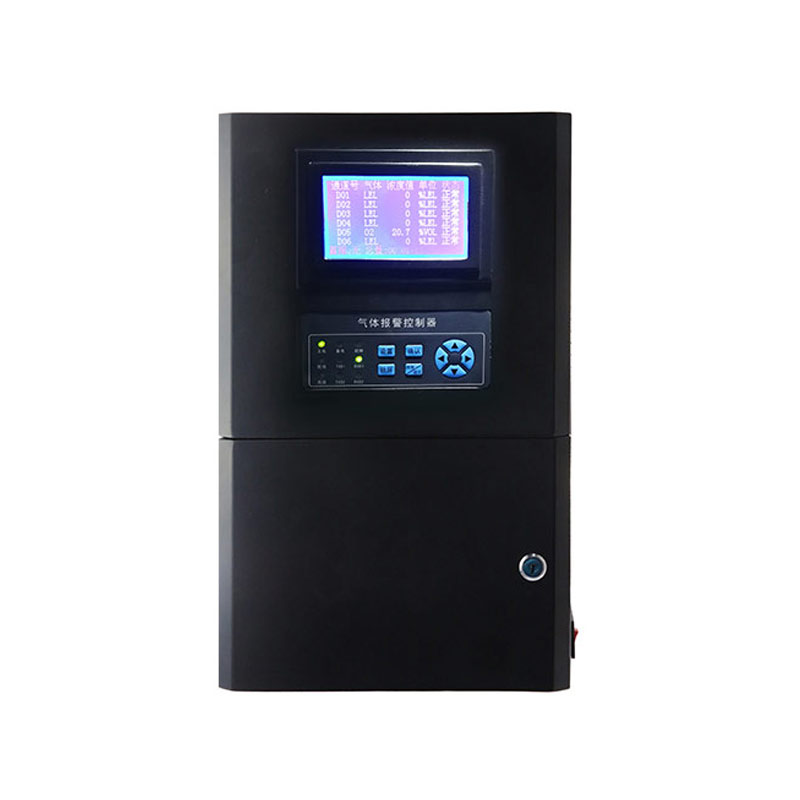

QB2100氣體報警控制器,是我公司開發的功能實用、操作方便的氣體報警控制器,可與我公司的氣體檢測報警器(以下簡稱報警器)共同組成工業用氣體報警系統??刂破饕嗫赏ㄟ^RS485信號上聯至監控中心計算機或圖形顯示裝置。從而構成遠程監控、本地監控、現場監控的多級監控網絡,大大提高了監控的實時性、準確性。

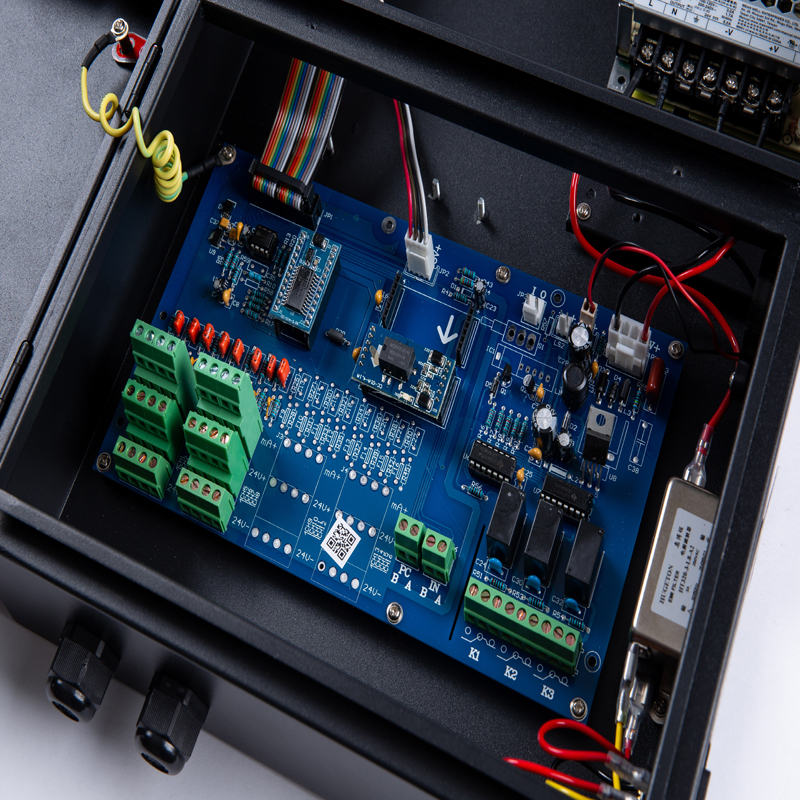

該產品采用壁掛式安裝,每一個地址對應一個報警器。通過與報警器的配合使用,并通過控制器單片機對報警器上傳的數據進行的各種數據處理,最終完成數據的顯示、報警、輸出和控制等功能。
本產品的設計、制造及檢驗均遵循以下國家標準:
GB16808-2008 《可燃氣體報警控制器》
GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
QB2100氣體報警控制器主要應用在石油化工、冶金、礦山、制藥等工礦企業的總控制室、生產車間辦公室等集散控制場所,可以將和本控制器連接的各種氣體探測器采集的顯示濃度等數據實時采集和顯示出來,并根據系統設置的報警值實現實時報警功能,并且可以根據配置的繼電器輸出功能控制繼電器做出相應的響應,啟動電機、風機等輸出設備。也可以通過RS485總線將采集到的各個通道的濃度值等信號上傳到上位機、組態軟件、PLC等設備,實現遠程顯示和遠程控制等功能。
技術參數 | 參數值 | 技術參數 | 參數值 |
安裝方式 | 壁掛式 | 濃度單位 | %LEL、PPM、%VOL |
測量精度 | ±3%F.S | 響應時間 | ≤30s |
顯示方式 | 240*128圖形液晶顯示實時數據及系統狀態 | 報警方式 | 指示報警或故障狀態,聲音提示報警及故障 |
報警音量 | >120dB | 輸出信號 | 無源接點 容量3A/AC 220V |
工作方式 | 連續工作 | 環境條件 | 溫度-10℃~50℃;濕度≤95%RH |
電源 | AC 220V±15%、50Hz-60Hz | 備用電源 | 5AH不間斷電源 |
功率 | ≤30W | 尺寸重量 | 280mm×450mm×90mm,5.5kg |
探測器與主機連線要求 | ≥RVVP2×1.5mm2、3×1.5mm2、4×2.5mm2 | ||
**注釋:根據用戶需要選配不同功能及配件。 |
本包裝內提供控制器主機一臺、安裝支架一個、說明書一份、合格證一份、保修卡一份。
